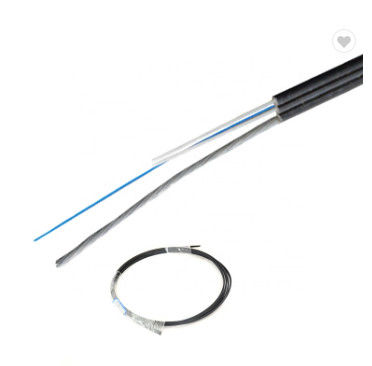

4 कोर एलएसजेडएच शीथ बो टाइप एफटीटीएच ड्रॉप केबल
अनुप्रयोग
एक्सेस नेटवर्क या एक्सेस केबल में आउटडोर से इनडोर तक उपयोग किया जाता है
ग्राहक परिसर नेटवर्क में।
परिसर वितरण प्रणाली में एक्सेस बिल्डिंग केबल के रूप में उपयोग किया जाता है, विशेष रूप से इनडोर या आउटडोर एरियल एक्सेस केबलिंग में उपयोग किया जाता है।
विशेषताएं:

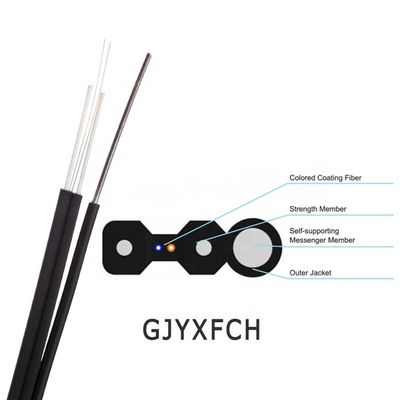

केबल निर्माण विवरण:
| आइटम | विवरण | ||||||
| फाइबर की संख्या | 2-24 करोड़ | ||||||
| रेशा | प्रकार | G652D/G657A/मल्टीमोड | |||||
| व्यास | 250μm | ||||||
| ताकत सदस्य | मटेरिया | केवलर यार्न | |||||
| ढीली ट्यूब | व्यास | 0.9-1.2 मिमी | |||||
| सामग्री | / | ||||||
| बाहरी पर्त | सामग्री | पीवीसी / LSZH | |||||
| व्यास | 1.6*2.0-3.0*6.0mm | ||||||
| केबल का आकार (ऊंचाई * चौड़ाई) | / | ||||||
| केबल वजन | 5.5-28.5KG | ||||||
| स्थापना तापमान रेंज (ºC) | -20+60 | ||||||
| संचालन और परिवहन तापमान (ºC) | -40+70 | ||||||
| न्यूनतम झुकने त्रिज्या (मिमी) | दीर्घावधि | १०डी | |||||
| न्यूनतम झुकना त्रिज्या (मिमी) |
लघु अवधि | 20डी | |||||
| न्यूनतम स्वीकार्य तन्य शक्ति (एन) |
दीर्घावधि | 40 | |||||
| न्यूनतम स्वीकार्य तन्य शक्ति (एन) |
लघु अवधि | 80 | |||||
| क्रश लोड (एन/100 मिमी) | दीर्घावधि | 200 | |||||
| क्रश लोड (एन/100 मिमी) | लघु अवधि | 1000 | |||||
फाइबर और ट्यूब का मानक रंग
| फाइबर शैली | इकाई | एसएम जी652 |
एसएम जी652डी |
मिमी 50/125 |
मिमी ६२.५/१२५ |
मिमी OM3-300 |
|
| शर्त | एनएम | १३१०/१५५० | १३१०/१५५० | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | मैं | मैं | मैं | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| डिस्प्रेशन | १५५०एनएम | पीएस/(एनएम*किमी) | ---- | 18 | ---- | ---- | डिस्प्रेशन |
| १६२५एनएम | पीएस/(एनएम*किमी) | ---- | 22 | ---- | ---- | ||
| बैंडविड्थ | 850nm | मेगाहर्ट्ज.किमी | ---- | ---- | >=400 | >=160 | बैंडविड्थ |
| १३००एनएम | मेगाहर्ट्ज.किमी | ---- | ---- | >=800 | >=500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | >=1302 1322 |
---- | ---- | >= १२९५, 1320 |
|
| शून्य फैलाव ढलान | एनएम | 0.092 | 0.091 | ---- | ---- | ---- | |
| पीएमडी अधिकतम व्यक्तिगत फाइबर | 0.2 | 0.2 | ---- | ---- | 0.11 | ||
| पीएमडी डिजाइन लिंक वैल्यू | पीएस (एनएम 2 * के एम) |
0.12 | 0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य c | एनएम | >= ११८०, 1330 |
>=1180, 1330 |
---- | ---- | ---- | |
| केबल सटऑफ तरंग दैर्ध्य cc |
एनएम | १२६० | १२६० | ---- | ---- | ---- | |
| एमएफडी | १३१०एनएम | उम | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| १५५०एनएम | उम | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| न्यूमेरिकल एपर्चर (एनए) |
---- | ---- | 0.200+/ -0.015 |
०.२७५+/-०. 015 |
0.200+/- 0 .015 |
||
| चरण (द्वि-दिशा का माध्य) माप) |
डीबी | 0.05 | 0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितता लंबाई और बिंदु |
डीबी | 0.05 | 0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| निरंतरता | |||||||
| अंतर बैकस्कैटर गुणक |
डीबी/किमी | 0.05 | 0.03 | 0.08 | ≤0.10 | 0.08 | |
| क्षीणन एकरूपता | डीबी/किमी | 0.01 | 0.01 | ||||
| कोर डिमैटर | उम | 50+/- 1.0 | ६२.५+/-२.५ | 50+/- 1.0 | |||
| क्लैडिंग व्यास | उम | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | |
| कोटिंग व्यास | उम | २४२+/-७ | २४२+/-७ | २४२+/-७ | २४२+/-७ | २४२+/-७ | |
| कोटिंग/शैफिंच एकाग्र रूप से त्रुटि |
उम | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | |
| कोटिंग गैर गोलाकार | % | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 | |
| कोर/क्लैडिंग समेकन त्रुटि | उम | 0.6 | 0.6 | 1.5 | 1.5 | 1.5 | |
| कर्ल (त्रिज्या) | उम | 4 | 4 | ---- | ---- | ---- | |
