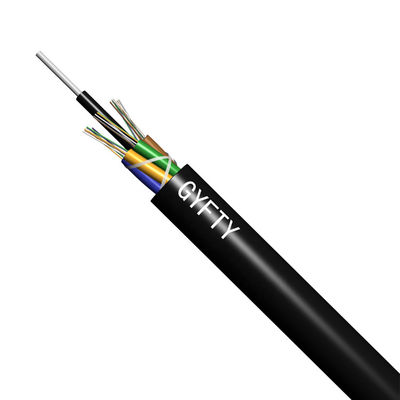

एरियल सिंगल मोड पावर ट्रांसमिशन सिस्टम GYFTY 6/12/24 कोर फाइबर ऑप्टिक केबल
GYFTY FRP एक गैर-धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित है।केबल ट्यूब, जो फिलिंग कंपाउंड से भरे हुए हैं, स्ट्रेंथ मेंबर के चारों ओर फंसे हुए हैं।पीई म्यान के साथ पूरा हुआ।GYFTY केबल 2 कोर से 288 कोर तक उपलब्ध हैं।इसका उपयोग लंबी दूरी के संचार के लिए उच्च-वोल्टेज क्षेत्र में किया जाता है।
अनुप्रयोग
1.एरियल/डक्ट
2.संचार उपकरणों को जोड़ना
3. डेटा सेंटर में मल्टी-कोर वायरिंग सिस्टम
विशेषताएँ
1. अच्छा यांत्रिक और तापमान प्रदर्शन
2. उच्च शक्ति लूज़ ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
3. विशेष ट्यूब भरने वाला यौगिक फाइबर की महत्वपूर्ण सुरक्षा सुनिश्चित करता है
4. क्रश प्रतिरोध और लचीलापन
5. केबल को जलरोधी सुनिश्चित करने के लिए निम्नलिखित उपाय किए गए हैं:
6. केंद्रीय शक्ति सदस्य के रूप में एकल फाइबर प्रबलित प्लास्टिक
7. ढीला ट्यूब भरने वाला यौगिक
8.100% केबल कोर फिलिंग
सामान्य विवरण
| केबल प्रकार | GYFTY |
| फाइबर प्रकार | जी652डी |
| आवेदन | लंबी दूरी का संचार, LAN |
| अनुशंसित स्थापना विधियाँ | हवाई |
| पर्यावरण | घर के बाहर |
| तापमान की रेंज | -40℃70℃ तक |
| ITU-T G.652D (B1.3) सिंगल-मोड ऑप्टिकल फाइबर का तकनीकी पैरामीटर | |||
| ऑप्टिकल विशेषताएँ | |||
| मोड फ़ील्ड व्यास (एमएफडी) |
1310एनएम 1550एनएम |
9.2±0.4 10.4±0.8 |
माइक्रोन माइक्रोन |
| कट-ऑफ तरंग दैर्ध्य (λcc) | ≤1260 | एनएम | |
| क्षीणन गुणांक |
1310एनएम 1383एनएम 1550एनएम |
＜0.35 ＜0.35 ＜0.22 |
डीबी/किमी डीबी/किमी |
| मैक्रो झुकने का नुकसान | φ75मिमी, 100वृत्त, 1550एनएम पर | ≤0.1 | डीबी |
| क्षीणन गैर-एकरूपता | ≤0.05 | डीबी | |
| फैलाव गुणांक |
1288~1339 एनएम 1271~1360एनएम 1550एनएम |
≤3.5 ≤5.3 ≤18 |
पीएस/(एनएम.किमी) पीएस/(एनएम.किमी) पीएस/(एनएम.किमी) |
| शून्य फैलाव तरंगदैर्घ्य | 1300~1324 | एनएम | |
| अधिकतम शून्य फैलाव ढलान | ≤0.093 | पीएस/(एनएम2.किमी) | |
| अपवर्तन का समूह सूचकांक (सामान्य मान) |
1310एनएम 1550एनएम |
1.466 1.467 |
|
| ज्यामितीय विशेषता | |||
| आवरण व्यास | 125.0±1.0 | माइक्रोन | |
| कोर/क्लैडिंग सांद्रण त्रुटि | ≤0.8 | माइक्रोन | |
| क्लैडिंग नॉन-सर्कुलरिटी | ≤1.0 | % | |
| कोटिंग व्यास | 245.0±10 | माइक्रोन | |
| क्लैडिंग/कोटिंग संकेंद्रितता त्रुटि | ≤12.0 | माइक्रोन | |
| कोटिंग गैर-गोलाकारता | ≤8 | % | |
| रंगीन कोटिंग का व्यास | 250.0±15 | माइक्रोन | |
| यांत्रिक विशेषता | |||
| कर्लिंग (त्रिज्या) | ≥4 | एम | |
| प्रूफ तनाव | >0.69 | जीपीए | |
| कोटिंग पट्टी बल |
औसत मूल्य अधिकतम मूल्य |
1.0-5.0 1.3-8.9 |
एन एन |
| गतिशील तनाव संक्षारण संवेदनशीलता पैरामीटर (एनडीकीमत) | ≥20 | ||
| वस्तु | विवरण | |
| प्रतिरूप संख्या | GYFTY | |
| 1. फाइबर गिनती | 48 | 72 |
| 2. केबल व्यास (एमएम) ±0.3 | 9.2 | 9.8 |
| 3. केबल वजन (किग्रा) | 65 | 81 |
| 4. केन्द्रीय शक्ति सदस्य | ||
| -सामग्री | एफआरपी | |
| व्यास | 1.4 मिमी | 2.0 मिमी |
| -पीई म्यान | नहीं | |
| 5. ढीली ट्यूब | ||
| -सामग्री | पीबीटी | |
| -बहरी घेरा | 2.0 मिमी | |
| -मोटाई | 0.3मिमी | |
| -भरने वाले यौगिक का प्रकार | जेली | |
| -नहीं।ढीली नली का | 4 | 6 |
| 6. भराव | ||
| -सामग्री | पीपी | |
| -बहरी घेरा | 2.0 मिमी | |
| -नहीं।भराव का | 1 | 0 |
| 7. ट्यूब असेंबली | ||
| -ट्यूब लेआउट | 1+5 | 1+6 |
| -स्ट्रैंडिंग प्रकार | एसजेड | |
| 8. जल अवरोधक प्रणाली | ||
| -सामग्री | भरने वाला यौगिक | |
| 9. कोर रैप | ||
| -सामग्री | पॉलिएस्टर टेप | |
| 10. बाहरी आवरण | ||
| -सामग्री | पी.ई | |
| -मोटाई | 1.6मिमी±0.1मिमी | |
| 12. म्यान अंकन | ||
| - अंकन का प्रकार | लेज़र मुद्रण |
|
हम पर्यावरण की स्थिति और ट्रांसमिशन क्षमता के अनुसार किसी भी प्रकार की संरचनाएं डिजाइन कर सकते हैं, जैसे GYFTA, GYFXTY, GYFDTZA आदि।

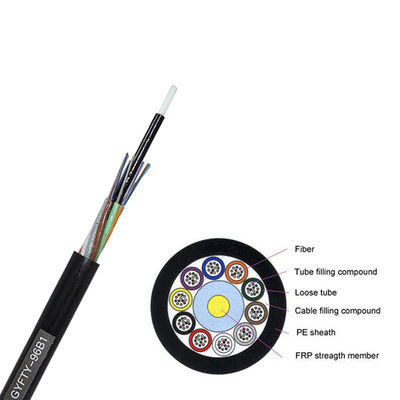

संरचना
केबल शीथ अंकन
प्रत्येक केबल में निम्नलिखित जानकारी केबल के बाहरी जैकेट पर स्पष्ट रूप से अंकित होती है:
एक।निर्माता का नाम।
बी।निर्माता का वर्ष
सी।केबल और फाइबर का प्रकार
डी।लंबाई चिह्न (प्रत्येक मीटर पर सामान्य रूप से मुद्रण)
इ।या ग्राहक की आवश्यकताओं के रूप में.
