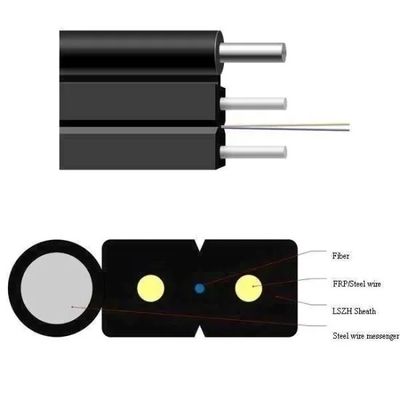

2*0.45 मिमी स्टील वायर स्ट्रेंथ सदस्य एफटीटीएच फ्लैट ड्रॉप केबल
एफटीटीएच इनडोर केबल में डेटा ले जाने के लिए बहुत अधिक बैंडविड्थ है और सामान्य इनडोर फाइबर केबलों की तुलना में हस्तक्षेप के प्रति कम संवेदनशील है और यह इनडोर केबलिंग, अंतिम उपयोगकर्ताओं के लिए सीधे केबिन और एक्सेस नेटवर्क के लिए आदर्श है।
1.ऑप्टिकल फाइबर इकाई मध्य में स्थित है।
आवेदन
1.आउटडोर हवाई अनुप्रयोग
2. एफटीटीएच परियोजनाओं में उपयोग किया जाता है
3.इमारत में उच्च गति वाले ऑप्टिकल मार्ग
केबल निर्माण विवरण
| सामान | विवरण | ||||||
| फाइबर की संख्या | 2-24 करोड़ | ||||||
| रेशा | प्रकार | G652D/G657A/मल्टीमोड | |||||
| व्यास | 250μm | ||||||
| शक्ति सदस्य | मटेरिया | केवलर सूत | |||||
| ढीली ट्यूब | व्यास | 0.9-1.2 मिमी | |||||
| सामग्री | / | ||||||
| बाहरी पर्त | सामग्री | पीवीसी/एलएसजेडएच | |||||
| व्यास | 1.6*2.0-3.0*6.0मिमी | ||||||
| केबल का आकार (ऊंचाई * चौड़ाई) | / | ||||||
| केबल का वजन | 5.5-28.5 किग्रा | ||||||
| स्थापना तापमान सीमा(ºC) | -20+60 | ||||||
| संचालन और परिवहन तापमान (ºC) | -40+70 | ||||||
| न्यूनतम झुकने त्रिज्या (मिमी) | दीर्घकालिक | 10डी | |||||
| न्यूनतम झुकना त्रिज्या (मिमी) |
लघु अवधि | 20डी | |||||
| न्यूनतम स्वीकार्य तन्यता ताकत(एन) |
दीर्घकालिक | 40 | |||||
| न्यूनतम स्वीकार्य तन्यता ताकत(एन) |
लघु अवधि | 80 | |||||
| क्रश लोड (एन/100मिमी) | दीर्घकालिक | 200 | |||||
| क्रश लोड (एन/100मिमी) | लघु अवधि | 1000 | |||||
फाइबर और ट्यूब का मानक रंग
| फाइबर शैली | इकाई | एस.एम जी652 |
एस.एम जी652डी |
मिमी 50/125 |
मिमी 62.5/125 |
मिमी OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| डिस्प्रेशन | 1550एनएम | पीएस/(एनएम*किमी) | ---- | ≤18 | ---- | ---- | डिस्प्रेशन |
| 1625एनएम | पीएस/(एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| शून्य फैलाव तरंगदैर्घ्य | एनएम | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >=1295, ≤1320 |
|
| शून्य फैलाव ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| पीएमडी अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिज़ाइन लिंक मूल्य | पीएस(एनएम2*के एम) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| केबल सटऑफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310एनएम | उम | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550एनएम | उम | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| न्यूमेरिकल एपर्चर(NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| चरण (द्विदिशात्मक का मतलब) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लंबाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| असंबद्धता | |||||||
| अंतर बैकस्कैटर गुणक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| क्षीणन एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डिमैटर | उम | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| आवरण व्यास | उम | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उम | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चैफिंच संकेंद्रित त्रुटि |
उम | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| कोटिंग गैर गोलाकार | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लैडिंग संकेंद्रितता त्रुटि | उम | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| कर्ल(त्रिज्या) | उम | ≤4 | ≤4 | ---- | ---- | ---- | |
पैकिंग एवं शिपिंग
यदि ऑर्डर की मात्रा बहुत बड़ी नहीं है, तो हम आम तौर पर एक्सप्रेस डिलीवरी, जैसे टीएनटी, डीएचएल, यूपीएस, फेडेक्स या ईएमएस द्वारा भेजते हैं।बड़े ऑर्डर के लिए, हम माल को हवाई या समुद्र के रास्ते भेजेंगे।
कंपनी प्रोफाइल
डोंग गुआन ट्व-साइंस कंपनी लिमिटेडचीन में एक उच्च तकनीक उद्यम समूह है जो हमारे अपने आयातकों और निर्यातकों के अधिकारों के साथ संचार उपक्रमों के लिए समर्पित है।इसकी स्थापना के बाद से, उच्च गुणवत्ता वाले उत्पादों और मजबूत सहयोग ने उद्यम को चीन के फाइबर और केबल उद्योग में सबसे पूर्ण उत्पाद लाइन-अप और विशिष्टताओं के साथ एक विशेष संचार निर्माता आपूर्तिकर्ता और इंजीनियरिंग सेवा प्रदाता के रूप में विकसित होने में सक्षम बनाया है।
उद्यम के पास वफादार, बुद्धिमान, कर्तव्यनिष्ठ प्रतिभाओं का भंडार है।दुनिया भर में उन्नत विकास और अनुप्रयोग का अनुसरण करने के लिए खुद को झुकाते हुए, हम कई वैज्ञानिक अनुसंधान अकादमी के साथ सहयोग संबंध बनाते हैं।
हमारे उद्यम के मुख्य उत्पाद हैं:
ऑप्टिक केबल, ऑप्टिकल केबल, ऑप्टिकल मीडिया कनवर्टर, ऑप्टिकल ट्रांसीवर, ऑप्टिकल कपलर, ऑप्टिकल मॉडेम, ऑप्टिकल कनेक्टर, ऑप्टिकल वितरण फ्रेम।
सभी उत्पाद व्यापक रूप से दूरसंचार, बिजली, रेलवे और अन्य संबंधित विभागों में उपयोग किए जाते हैं, फ्रांस, भारत, सिंगापुर, मलेशिया को निर्यात करते हैं।
हमारी गुणवत्ता एवं सेवा
Dongguan TW-SCIE कं, लिमिटेड।हमारे ग्राहकों को उच्चतम गुणवत्ता वाले ऑप्टिकल फाइबर केबल उत्पाद और सेवाएँ प्रदान करने के लिए प्रतिबद्ध है:
1. उत्पाद की गुणवत्ता और प्रदर्शन के लिए लगातार बैठकें;
2. हमारे ग्राहकों की आवश्यकताओं को पूरा करने के लिए उत्पादों और सेवाओं की समय पर डिलीवरी;
3. यह सुनिश्चित करना कि हमारे लोगों को उचित रूप से प्रशिक्षित किया जाए ताकि वे हमारे ग्राहकों को बेहतर सेवा देने में सक्षम हों।
हम आपके उत्तर की प्रतीक्षा में हैं !
