एडीएसएस ऑल-डायलेक्ट्रिक स्व-समर्थन आउटडोर एयर फाइबर ऑप्टिक केबल 48 कोर

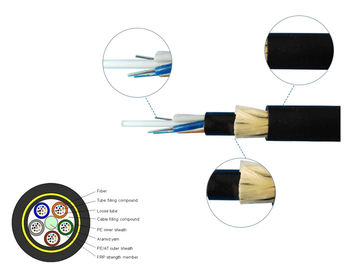

एडीएसएस केबल ढीले ट्यूब स्ट्रैंड है। फाइबर, 250μm, उच्च मॉड्यूल प्लास्टिक से बने ढीले ट्यूब में तैनात हैं। ट्यूबों को पानी प्रतिरोधी भरने के यौगिक से भरा जाता है।ट्यूबों (और भराव) एक संकुचित और परिपत्र केबल कोर में एक गैर धातु केंद्रीय शक्ति सदस्य के रूप में एक एफआरपी (फाइबर प्रबलित प्लास्टिक) के चारों ओर फंस रहे हैंकेबल कोर को भरने वाले यौगिक से भरने के बाद, इसे पतली पीई (पॉलीथीन) आंतरिक आवरण से ढका जाता है।अरामाइड यार्न की स्ट्रैन्डिंग परत के बाद अंदर की शीट पर ताकत सदस्य के रूप में लागू किया जाता है, केबल पीई या एटी (विरोधी ट्रैकिंग) बाहरी आवरण के साथ पूरा किया जाता है।
एडीएसएस केबल को डिजाइन करते समय ऊर्ध्वाधर विद्युत लाइनों की वास्तविक स्थिति को पूरी तरह से ध्यान में रखा जाता है। 110kV से कम ऊर्ध्वाधर विद्युत लाइनों के लिए, पीई बाहरी आवरण लागू किया जाता है।विद्युत लाइनों के लिए 110kV या उससे अधिकअरामीड मात्रा और स्ट्रैन्डिंग प्रक्रिया का समर्पित डिजाइन विभिन्न स्पैन पर मांग को पूरा कर सकता है।
2विशेषताएं
पूर्ण विद्युत स्व-सहायक हवाई फाइबर ऑप्टिक केबल, संरचना में कोई धातु सामग्री नहीं
बड़ी संख्या में फाइबर कोर, हल्के वजन, बिजली लाइन के साथ स्थापित किया जा सकता है, संसाधनों की बचत
उच्च तन्यता शक्ति अरामाइड सामग्री को मजबूत तनाव का सामना करने और कॉकल्स और बंदूक की गोली से बचने के लिए अपनाएं
छोटे थर्मल विस्तार, केबल लाइन के चाप का भिन्नता कम है जब तापमान बहुत बदल जाता है
अरामाइड यार्न की डबल परत ताकत के सदस्य के रूप में, कठोर वातावरण जैसे कि उच्च ऊंचाई वाले नमक झील क्षेत्र या 800 मीटर से अधिक की स्पैन वाली लाइन को पूरा करती है
तीन परतों का आवरण, बाहरी जैकेट के रूप में पीई/एटी
3विनिर्देश
| केबल फाइबर की संख्या | / | 2~30 | 32 से 60 | 62 से 72 | |||
| संरचना | / | 1+5 | 1+5 | 1+6 | |||
| फाइबर शैली | / | G.652D | |||||
| केंद्रीय शक्ति सदस्य | सामग्री | मिमी | एफआरपी | ||||
| व्यास (औसत) | 1.5 | 1.5 | 2.1 | ||||
| ढीली नली | सामग्री | मिमी | पीबीटी | ||||
| व्यास (औसत) | 1.8 | 2.1 | 2.1 | ||||
| मोटाई (औसत) | 0.32 | 0.35 | 0.35 | ||||
| अधिकतम फाइबर/लौस ट्यूब | 6 | 12 | 12 | ||||
| ट्यूबों का रंग | पूर्ण रंग पहचान | ||||||
| फाइबर की अधिक लंबाई | % | 0.7~0.8 | |||||
| जल प्रतिरोध | सामग्री | / | केबल जेली | ||||
| आन्तरिक सेहत | सामग्री | मिमी | एमडीपीई | ||||
| आंतरिक आवरण | 0.9 मिमी | ||||||
| गैर-धात्विक मजबूत घटक | सामग्री | / | अरामाइड यार्न | ||||
| बाहरी आवरण | सामग्री | मिमी | एमडीपीई | ||||
| बाहरी आवरण | 1.8 मिमी | ||||||
| केबल व्यास (औसत) | मिमी | 10.9 | 11.5 | 12.1 | |||
| केबल का वजन (अनुमानित) | किलोग्राम/किमी | 95 | 110 | 120 | |||
| केबल खंड क्षेत्र | मिमी2 | 93.31 | 103.87 | 114.99 | |||
| क्षीणन गुणांक (max) | 1310nm | डीबी/किमी | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| नामित तन्यता शक्ति ((RTS) | kn | 6 | |||||
| अधिकतम अनुमत तनाव (एमएटी) | kn | 2.5 | |||||
| वार्षिक औसत परिचालन तनाव (ईडीएस) | kn | 3.2 | |||||
| यंग का मॉड्यूलस | kn/mm2 | 7.8 | |||||
| थर्मल विस्तार गुणांक | 10-6/°C | 9 | |||||
| कुचल प्रतिरोध | दीर्घकालिक | एन/100 मिमी | 1100 | ||||
| अल्पकालिक | 2200 | ||||||
| अनुमति झुकाव त्रिज्या | स्थैतिक | मिमी | ओडी का 15 | ||||
| गतिशील | ओडी का 20 | ||||||
| तापमान | प्रजनन के समय | °C | -20~+60 | ||||
| भंडारण और परिवहन | -40~+70 | ||||||
| दौड़ना | -40~+70 | ||||||
| आवेदन का दायरा | 110kV से कम वोल्टेज स्तर के लिए उपयुक्त, हवा की गति 25m/s से कम, बर्फ 5 मिमी | ||||||
| केबल के निशान |
कंपनी का नाम ADSS-××B1-PE-100M DL/T 788-2001 ××××M वर्ष (या ग्राहक के अनुरोध पर) |
||||||
नोटःयह डाटाशीट केवल संदर्भ के रूप में हो सकती है, लेकिन अनुबंध का पूरक नहीं है। विवरण के लिए कृपया बिक्री से संपर्क करें।
केबल पीआई में निर्दिष्ट लंबाई या आवश्यकता के अनुसार आपूर्ति की जाती है। प्रत्येक लंबाई को एक अलग लोहे-लकड़ी के ड्रम पर भेज दिया जाएगा।ड्रम के न्यूनतम बैरल व्यास केबल व्यास से 30 गुना से कम नहीं होगा.
केबल के छोरों को पानी के प्रवेश को रोकने के लिए प्लास्टिक सुरक्षा टोपी से सील किया जाएगा। परीक्षण के लिए छोरों तक आसानी से पहुंच होगी।प्रत्येक फाइबर के लिए कमजोरी प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट ड्रम के अंदर संलग्न है.
