48 फाइबर डायरेक्ट बरीड आर्मर ऑप्टिकल केबल GYTA53
GYTA53 को आज के सबसे अधिक मांग वाले प्रतिष्ठानों के लिए आवश्यक लचीलेपन और बहुमुखी प्रतिभा के साथ उच्च फाइबर गणना प्रदान करने के लिए डिज़ाइन किया गया है, जिसमें प्रत्यक्ष दफन भी शामिल है।फाइबर के साथ 144 और एसजेड स्ट्रैंड डिजाइन तक गिना जाता है।

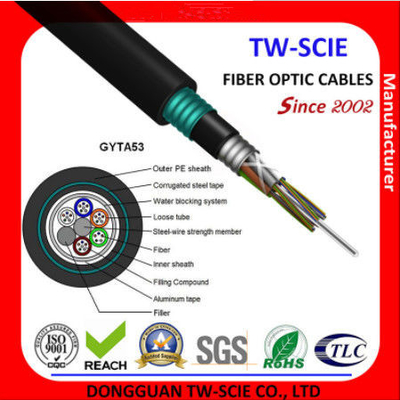

केबल विवरण अंदर से बाहर तक
1. फाइबर
2. स्टील-वायर सदस्य को मजबूत करता है
3. ढीली नली
4. भीतरी आवरण
5. जल अवरोधक प्रणाली
6. यौगिक भरना
7. नालीदार स्टील टेप
8. बहिरंग
विशेषताएँ
1. स्टील टेप मजबूत।
2. भराव ट्यूब फाइबर स्टील टेप की रक्षा करता है।
3. उत्कृष्ट यांत्रिक और पर्यावरण प्रदर्शन।
4. कॉम्पैक्ट संरचना। हल्का वजन।
5. सुविधाजनक स्थापना और सरल ऑपरेशन।
6. अच्छी जल-अवरोधक प्रणाली।
7. डबल म्यान।
आवेदन
1. बाहरी प्रत्यक्ष-दफन या वाहिनी वितरण।
2. लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।
केबल निर्माण विवरण
|
सामान |
विवरण |
||||||
|
फाइबर की संख्या |
2-288 करोड़ |
||||||
|
रेशा |
प्रकार |
G652D/G657A/OM1/OM2/OM3/OM4 |
|||||
|
व्यास |
250μm |
||||||
|
शक्ति सदस्य |
मटेरिया |
स्टील टेप और ई-ग्लास |
|||||
|
भीतर का आवरण |
सामग्री |
पी.ई |
|||||
|
व्यास |
/ |
||||||
|
बाहरी पर्त |
सामग्री |
पी.ई |
|||||
|
व्यास |
12.5 ~ 16.5 मिमी |
||||||
|
केबल का आकार (ऊंचाई * चौड़ाई) |
/ |
||||||
|
केबल वजन |
155~255KG±1KG |
||||||
|
स्थापना तापमान रेंज (ºC) |
-20+60 |
||||||
|
संचालन और परिवहन तापमान (ºC) |
-40+70 |
||||||
|
न्यूनतम झुकने त्रिज्या (मिमी) |
दीर्घकालिक |
10डी |
|||||
|
न्यूनतम झुकना |
लघु अवधि |
20डी |
|||||
|
न्यूनतम स्वीकार्य |
दीर्घकालिक |
3000 |
|||||
|
न्यूनतम स्वीकार्य |
लघु अवधि |
4000 |
|||||
|
क्रश लोड (N/100mm) |
दीर्घकालिक |
300 |
|||||
|
क्रश लोड (N/100mm) |
लघु अवधि |
1000 |
|||||
|
फाइबर शैली |
इकाई |
एस.एम |
एस.एम |
मिमी |
मिमी |
मिमी |
|
|
स्थिति |
एनएम |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
क्षीणन |
डीबी/किमी |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
|||
|
फैलाव |
1550 एनएम |
पीएस / (एनएम * किमी) |
---- |
≤18 |
---- |
---- |
फैलाव |
|
1625 एनएम |
पीएस / (एनएम * किमी) |
---- |
≤22 |
---- |
---- |
|
|
|
बैंडविड्थ |
850 एनएम |
मेगाहर्ट्ज.किमी |
---- |
---- |
>=400 |
>=160 |
बैंडविड्थ |
|
1300 एनएम |
मेगाहर्ट्ज.किमी |
---- |
---- |
>=800 |
>=500 |
|
|
|
शून्य फैलाव तरंग दैर्ध्य |
एनएम |
1300-1324 |
>=1302, |
---- |
---- |
>= 1295, |
|
|
शून्य फैलाव ढलान |
एनएम |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
पीएमडी अधिकतम व्यक्तिगत फाइबर |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
पीएमडी डिजाइन लिंक वैल्यू |
पीएस (एनएम 2 * के |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
फाइबर कटऑफ वेवलेंथ λc |
एनएम |
>= 1180, |
>=1180, |
---- |
---- |
---- |
|
|
केबल कटना |
एनएम |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
एमएफडी |
1310 एनएम |
उम |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
|
1550 एनएम |
उम |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
|
|
न्यूमेरिकल |
|
---- |
---- |
0.200+/ |
0.275+/-0। |
0.200+/-0 |
|
|
कदम (द्विदिश का मतलब |
डीबी |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
फाइबर पर अनियमितताएं |
डीबी |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
असंबद्धता |
|||||||
|
अंतर बैकस्कैटर |
डीबी/किमी |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
क्षीणन एकरूपता |
डीबी/किमी |
≤0.01 |
≤0.01 |
|
|
|
|
|
कोर डिमैटर |
उम |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
|
|
आवरण व्यास |
उम |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
|
|
क्लैडिंग नॉन-सर्कुलरिटी |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
कोटिंग व्यास |
उम |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
लेप/चाफिंच |
उम |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
कोटिंग गैर परिपत्रता |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
कोर/क्लैडिंग कॉन्सेंट्रिकिटी एरर |
उम |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
कर्ल (त्रिज्या) |
उम |
≤4 |
≤4 |
---- |
---- |
---- |
|
नोट: यह डेटाशीट केवल एक संदर्भ हो सकती है, अनुबंध का पूरक नहीं।कृपया हमारे बिक्री लोगों से संपर्क करें
अधिक विस्तृत जानकारी के लिए।
