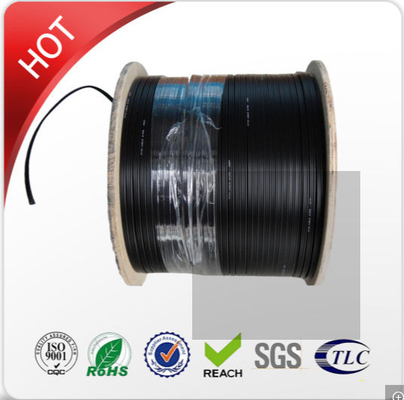

G657A फाइबर में 2 कोर आउटडोर FTTH ड्रॉप केबल
यह विनिर्देश ऑप्टिकल फाइबर केबल की आपूर्ति के लिए संरचना, यांत्रिक, भौतिक और प्रदर्शन मानकों की डिजाइन आवश्यकताओं को शामिल करता है।इस दस्तावेज़ में वर्णित सुविधाओं का उद्देश्य ऑप्टिकल केबल के प्रदर्शन के बारे में जानकारी प्रदान करना है।
केबल शीथ अंकन
प्रत्येक केबल में निम्नलिखित जानकारी केबल के बाहरी जैकेट पर स्पष्ट रूप से अंकित होती है:
एक।निर्माता का नाम।
बी।निर्माता का वर्ष
सी।केबल और फाइबर का प्रकार
डी।लंबाई चिह्न (प्रत्येक मीटर पर सामान्य रूप से मुद्रण)
इ।या ग्राहक की आवश्यकताओं के रूप में.
परीक्षण एवं निरीक्षण
सभी फाइबर के ऑप्टिकल गुणों को केबल निर्माण से पहले मापा जाता है और विनिर्माण प्रक्रिया और केबल के जीवनकाल के दौरान पता लगाया जा सकता है।
केबल बिछाने के बाद, हम सभी ऑपरेटिंग तरंग दैर्ध्य पर द्वि-दिशात्मक ओटीडीआर के साथ केबल की प्रत्येक लंबाई में क्षीणन आवश्यकताओं के 100% अनुपालन को सुनिश्चित करने के लिए आवधिक सत्यापन के साथ-साथ सांख्यिकीय प्रक्रिया नियंत्रण तकनीकों का उपयोग करते हैं।अंतिम निरीक्षण में केबल आयामी माप भी किए जाते हैं और रिकॉर्ड किए जाते हैं।
विशेष विवरण
|
केबल प्रकार |
एफटीटीएच (ड्रॉप केबल) |
|
फाइबर प्रकार |
एसएम जी.657ए1 |
|
आवेदन |
लंबी दूरी का संचार, LAN |
|
अनुशंसित स्थापना विधियाँ |
हवाई |
|
पर्यावरण |
भीतर और बाहर |
|
तापमान की रेंज |
-40ºC से 70ºC |
फाइबर विशिष्टताएँ
|
फाइबर शैली |
इकाई |
एस.एम |
एस.एम |
एस.एम |
||
|
स्थिति |
एनएम |
1310/1550 |
1310/1550 |
1310/1550 |
||
|
क्षीणन |
डीबी/किमी |
≤0.36/0.23 |
≤3.5/0.21 |
≤3.5/0.21 |
||
|
फैलाव |
1310एनएम |
पीएस/(एनएम*किमी) |
≤18 |
≤18 |
≤18 |
|
|
1550एनएम |
पीएस/(एनएम*किमी) |
≤22 |
≤22 |
≤22 |
||
|
शून्य फैलाव तरंगदैर्घ्य |
एनएम |
1312±10 |
1312±10 |
1300-1324 |
||
|
शून्य फैलाव ढलान |
पीएस/(एनएम²×किमी) |
≤0.091 |
≤0.090 |
≤0.092 |
||
|
पीएमडी अधिकतम व्यक्तिगत फाइबर |
[पीएस/√किमी] |
≤0.2 |
≤0.2 |
≤0.2 |
||
|
पीएमडी डिज़ाइन लिंक मूल्य |
पीएस/(एनएम²×किमी) |
≤0.08 |
≤0.08 |
≤0.08 |
||
|
फाइबर कटऑफ तरंग दैर्ध्य λc |
एनएम |
>=1180,≤1330 |
>=1180,≤1330 |
>=1180,≤1330 |
||
|
केबल कटऑफ तरंग दैर्ध्य λcc |
एनएम |
≤1260 |
...... |
...... |
||
|
एमएफडी |
1310एनएम |
उम |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
|
|
1550एनएम |
उम |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
||
|
चरण (द्विदिशात्मक माप का मतलब) |
डीबी |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
फाइबर की लंबाई और बिंदु असंतुलन पर अनियमितताएं |
डीबी |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
अंतर बैकस्कैटर गुणांक |
डीबी/किमी |
≤0.03 |
≤0.03 |
≤0.03 |
||
|
क्षीणन एकरूपता |
डीबी/किमी |
≤0.01 |
≤0.01 |
≤0.01 |
||
|
आवरण व्यास |
उम |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
||
|
क्लैडिंग नॉन-सर्कुलरिटी |
% |
≤1.0 |
≤0.7 |
≤0.7 |
||
|
कोटिंग व्यास |
उम |
242±7 |
242±7 |
242±7 |
||
|
कोटिंग/चैफिंच सांद्रिक रूप से त्रुटि |
उम |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
कोटिंग गैर गोलाकार |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
कोर/क्लैडिंग सांद्रण त्रुटि |
उम |
≤0.6 |
≤0.5 |
≤0.5 |
||
|
कर्ल(त्रिज्या) |
उम |
≥4 |
≥4 |
≥4 |
||
|
फाइबर शैली |
इकाई |
एस.एम |
एस.एम |
एस.एम |
||
|
स्थिति |
एनएम |
1310/1550 |
1310/1550 |
1310/1550 |
||
|
क्षीणन |
डीबी/किमी |
≤0.36/0.23 |
≤3.5/0.21 |
≤3.5/0.21 |
||
|
फैलाव |
1310एनएम |
पीएस/(एनएम*किमी) |
≤18 |
≤18 |
≤18 |
|
|
1550एनएम |
पीएस/(एनएम*किमी) |
≤22 |
≤22 |
≤22 |
||
|
शून्य फैलाव तरंगदैर्घ्य |
एनएम |
1312±10 |
1312±10 |
1300-1324 |
||
|
शून्य फैलाव ढलान |
पीएस/(एनएम²×किमी) |
≤0.091 |
≤0.090 |
≤0.092 |
||
|
पीएमडी अधिकतम व्यक्तिगत फाइबर |
[पीएस/√किमी] |
≤0.2 |
≤0.2 |
≤0.2 |
||
|
पीएमडी डिज़ाइन लिंक मूल्य |
पीएस/(एनएम²×किमी) |
≤0.08 |
≤0.08 |
≤0.08 |
||
|
फाइबर कटऑफ तरंग दैर्ध्य λc |
एनएम |
>=1180,≤1330 |
>=1180,≤1330 |
>=1180,≤1330 |
||
|
केबल कटऑफ तरंग दैर्ध्य λcc |
एनएम |
≤1260 |
...... |
...... |
||
|
एमएफडी |
1310एनएम |
उम |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
|
|
1550एनएम |
उम |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
||
|
चरण (द्विदिशात्मक माप का मतलब) |
डीबी |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
फाइबर की लंबाई और बिंदु असंतुलन पर अनियमितताएं |
डीबी |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
अंतर बैकस्कैटर गुणांक |
डीबी/किमी |
≤0.03 |
≤0.03 |
≤0.03 |
||
|
क्षीणन एकरूपता |
डीबी/किमी |
≤0.01 |
≤0.01 |
≤0.01 |
||
|
आवरण व्यास |
उम |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
||
|
क्लैडिंग नॉन-सर्कुलरिटी |
% |
≤1.0 |
≤0.7 |
≤0.7 |
||
|
कोटिंग व्यास |
उम |
242±7 |
242±7 |
242±7 |
||
|
कोटिंग संकेंद्रित त्रुटि |
उम |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
कोटिंग गैर गोलाकार |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
कोर/क्लैडिंग सांद्रण त्रुटि |
उम |
≤0.6 |
≤0.5 |
≤0.5 |
||
|
कर्ल(त्रिज्या) |
उम |
≥4 |
≥4 |
≥4 |
||
केबल डिज़ाइन
|
वस्तु |
विवरण |
|
प्रतिरूप संख्या |
FTTH-1 G.657A1-LSZH |
|
1. फाइबर गिनती |
2 कोर |
|
2. केबल व्यास |
2.1±0.1*5.2±0.2मिमी |
|
3. केबल वजन |
17.7 किग्रा |
|
4. शक्ति सदस्य |
|
|
-सामग्री |
इस्पात |
|
व्यास |
0.45मिमी*2 |
|
5.बाहरी आवरण |
|
|
-सामग्री |
एलएसजेडएच |
|
6. म्यान अंकन |
|
|
- अंकन का प्रकार |
लेज़र मुद्रण |
|
7. संदेशवाहक |
|
|
आयुध डिपो |
1.0 मिमी |
|
सामग्री |
इस्पात तार |
केबल प्रदर्शन
|
सामान |
विवरण |
|
|
स्थापना तापमान सीमा |
-20--+60ºC |
|
|
संचालन और परिवहन तापमान |
-40-+70ºC |
|
|
न्यूनतम झुकने त्रिज्या (मिमी) |
दीर्घकालिक |
10डी |
|
लघु अवधि |
20डी |
|
|
स्वीकार्य तन्यता ताकत (एन) |
दीर्घकालिक |
300 |
|
लघु अवधि |
600 |
|
|
क्रश लोड (एन/100मिमी) |
दीर्घकालिक |
1100 |
|
लघु अवधि |
2200 |
|
पैकिंग और शिपिंग
केबल की आपूर्ति पीआई में निर्दिष्ट या आवश्यकतानुसार लंबाई में की जाती है।प्रत्येक लंबाई को एक अलग गैर-वापसी योग्य लकड़ी के ड्रम पर भेजा जाएगा।ड्रम का न्यूनतम बैरल व्यास केबल व्यास के 30 गुना से कम नहीं होगा।
प्रत्येक रील पर केबल पूरी तरह से थर्मल रैप से ढका होगा जो पैकेजिंग पट्टियों द्वारा केबल से जुड़ा हुआ है।यह रैप पुन: प्रयोज्य है और उत्कृष्ट थर्मल और यूवी सुरक्षा प्रदान करता है।
पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक सुरक्षा कैप से सील कर दिया जाएगा।परीक्षण के लिए सिरे आसानी से उपलब्ध होंगे।प्रत्येक फाइबर के क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट ड्रम के अंदर संलग्न है।
