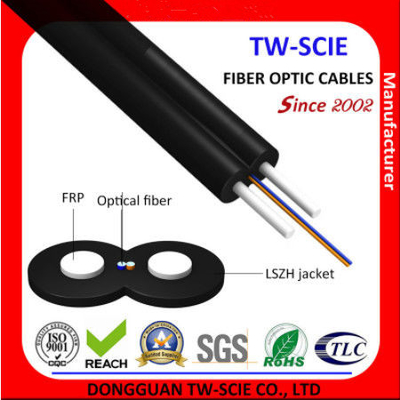

G652D LSZH शीथ ऑप्टिकल फाइबर केबल स्टील वायर FRP के साथ FTTH को मजबूत करता है
आवेदन
3. फर्श कनेक्शन के लिए उपयुक्त।
विशेषताएँ
1. 250um फाइबर।
2. एफआरपी/केएफआरपी।
3. एलएसजेडएच म्यान।
केबल निर्माण विवरण
| सामान | विवरण | ||||||
| फाइबर की संख्या | 2-24 करोड़ | ||||||
| रेशा | प्रकार | G652D/G657A/मल्टीमोड | |||||
| व्यास | 250μm | ||||||
| शक्ति सदस्य | मटेरिया | केवलर सूत | |||||
| ढीली ट्यूब | व्यास | 0.9-1.2 मिमी | |||||
| सामग्री | / | ||||||
| बाहरी पर्त | सामग्री | पीवीसी/एलएसजेडएच | |||||
| व्यास | 1.6*2.0-3.0*6.0मिमी | ||||||
| केबल का आकार (ऊंचाई * चौड़ाई) | / | ||||||
| केबल का वजन | 5.5-28.5 किग्रा | ||||||
| स्थापना तापमान सीमा(ºC) | -20+60 | ||||||
| संचालन और परिवहन तापमान (ºC) | -40+70 | ||||||
| न्यूनतम झुकने त्रिज्या (मिमी) | दीर्घकालिक | 10डी | |||||
| न्यूनतम झुकना त्रिज्या (मिमी) |
लघु अवधि | 20डी | |||||
| न्यूनतम स्वीकार्य तन्यता ताकत(एन) |
दीर्घकालिक | 40 | |||||
| न्यूनतम स्वीकार्य तन्यता ताकत(एन) |
लघु अवधि | 80 | |||||
| क्रश लोड (एन/100मिमी) | दीर्घकालिक | 200 | |||||
| क्रश लोड (एन/100मिमी) | लघु अवधि | 1000 | |||||
फाइबर और ट्यूब का मानक रंग
| फाइबर शैली | इकाई | एस.एम जी652 |
एस.एम जी652डी |
मिमी 50/125 |
मिमी 62.5/125 |
मिमी OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| डिस्प्रेशन | 1550एनएम | पीएस/(एनएम*किमी) | ---- | ≤18 | ---- | ---- | डिस्प्रेशन |
| 1625एनएम | पीएस/(एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| शून्य फैलाव तरंगदैर्घ्य | एनएम | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >=1295, ≤1320 |
|
| शून्य फैलाव ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| पीएमडी अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिज़ाइन लिंक मूल्य | पीएस(एनएम2*के एम) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| केबल सटऑफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310एनएम | उम | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550एनएम | उम | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| न्यूमेरिकल एपर्चर(एनए) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| चरण (द्विदिशात्मक का मतलब) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लंबाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| असंबद्धता | |||||||
| अंतर बैकस्कैटर गुणक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| क्षीणन एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डिमैटर | उम | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| आवरण व्यास | उम | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उम | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चैफिंच संकेंद्रित त्रुटि |
उम | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| कोटिंग गैर गोलाकार | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लैडिंग संकेंद्रितता त्रुटि | उम | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| कर्ल(त्रिज्या) | उम | ≤4 | ≤4 | ---- | ---- | ---- | |
पैकिंग एवं शिपिंग
कंपनी प्रोफाइल
डोंगगुआन TW-SCIE कं, लिमिटेडतेवांग समूह की सहायक कंपनी है।इसकी स्थापना 2002 में हुई थी। अपनी स्थापना के बाद से, कंपनी "निरंतर नवाचार और उत्कृष्टता की खोज" की अवधारणा का पालन कर रही है, और लंबे समय से ऑप्टिकल फाइबर संचार उत्पादों के अनुसंधान और विकास और बाजार विस्तार के लिए प्रतिबद्ध है।निरंतर प्रयासों के माध्यम से, यह ऑप्टिकल फाइबर संचार उत्पादों के अनुसंधान एवं विकास, उत्पादन, बिक्री और नेटवर्क इंजीनियरिंग को एकीकृत करने वाले एक व्यापक उच्च तकनीक उद्यम के रूप में विकसित हुआ है।हम उपयोगकर्ताओं को उच्च गुणवत्ता वाले उत्पाद और बिक्री से पहले, बिक्री और बिक्री के बाद की सेवाएं प्रदान करने के लिए उन्नत उपकरण, परिपक्व तकनीक और सख्त प्रबंधन पर भरोसा करते हैं।"गुणवत्ता द्वारा जीवित रहें, नवाचार द्वारा विकास करें" और अच्छी प्रतिष्ठा के सिद्धांत पर भरोसा करते हुए, कंपनी ने देश और विदेश में कई ऑपरेटरों के साथ रणनीतिक साझेदारी स्थापित की है।कंपनी के पास वर्तमान में उत्पादों की तीन श्रृंखलाएं हैं: ऑप्टिकल केबल, ऑप्टिकल निष्क्रिय घटक और ऑप्टिकल फाइबर ट्रांससीवर्स, जो ग्राहकों को वन-स्टॉप सेवाएं प्रदान कर सकते हैं।
हमारी गुणवत्ता एवं सेवा
Dongguan TW-SCIE कं, लिमिटेड।हमारे ग्राहकों को उच्चतम गुणवत्ता वाले ऑप्टिकल फाइबर केबल उत्पाद और सेवाएँ प्रदान करने के लिए प्रतिबद्ध है:
1. उत्पाद की गुणवत्ता और प्रदर्शन के लिए लगातार बैठकें करना;
2. हमारे ग्राहकों की आवश्यकताओं को पूरा करने के लिए उत्पादों और सेवाओं की समय पर डिलीवरी;
3. यह सुनिश्चित करना कि हमारे लोग उचित रूप से प्रशिक्षित हैं ताकि वे हमारे ग्राहकों को बेहतर सेवा देने में सक्षम हों।
आपकी समस्या का समाधान हमारी प्राथमिकता है, कृपया बेझिझक हमसे संपर्क करें!
