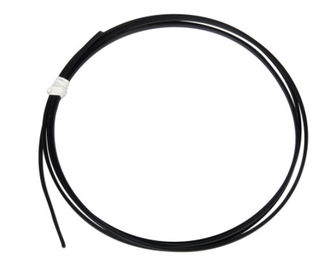

स्टील वायर एफआरपी के साथ बाल्क एलएसजेडएच शीथ ऑप्टिकल फाइबर केबल एफटीटीएच को मजबूत करता है
आवेदन
3. फर्श कनेक्शन के लिए उपयुक्त।
विशेषताएँ
1. 250um फाइबर।
2. एफआरपी/केएफआरपी।
3. एलएसजेडएच म्यान।
केबल निर्माण विवरण
| सामान | विवरण | ||||||
| फाइबर की संख्या | 2-24 करोड़ | ||||||
| रेशा | प्रकार | G652D/G657A/मल्टीमोड | |||||
| व्यास | 250μm | ||||||
| शक्ति सदस्य | मटेरिया | केवलर सूत | |||||
| ढीली ट्यूब | व्यास | 0.9-1.2 मिमी | |||||
| सामग्री | / | ||||||
| बाहरी पर्त | सामग्री | पीवीसी/एलएसजेडएच | |||||
| व्यास | 1.6*2.0-3.0*6.0मिमी | ||||||
| केबल का आकार (ऊंचाई * चौड़ाई) | / | ||||||
| केबल का वजन | 5.5-28.5 किग्रा | ||||||
| स्थापना तापमान सीमा(ºC) | -20+60 | ||||||
| संचालन और परिवहन तापमान (ºC) | -40+70 | ||||||
| न्यूनतम झुकने त्रिज्या (मिमी) | दीर्घकालिक | 10डी | |||||
| न्यूनतम झुकना त्रिज्या (मिमी) |
लघु अवधि | 20डी | |||||
| न्यूनतम स्वीकार्य तन्यता ताकत(एन) |
दीर्घकालिक | 40 | |||||
| न्यूनतम स्वीकार्य तन्यता ताकत(एन) |
लघु अवधि | 80 | |||||
| क्रश लोड (एन/100मिमी) | दीर्घकालिक | 200 | |||||
| क्रश लोड (एन/100मिमी) | लघु अवधि | 1000 | |||||
फाइबर और ट्यूब का मानक रंग
| फाइबर शैली | इकाई | एस.एम जी652 |
एस.एम जी652डी |
मिमी 50/125 |
मिमी 62.5/125 |
मिमी OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| डिस्प्रेशन | 1550एनएम | पीएस/(एनएम*किमी) | ---- | ≤18 | ---- | ---- | डिस्प्रेशन |
| 1625एनएम | पीएस/(एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| शून्य फैलाव तरंगदैर्घ्य | एनएम | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >=1295, ≤1320 |
|
| शून्य फैलाव ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| पीएमडी अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिज़ाइन लिंक मूल्य | पीएस(एनएम2*के एम) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| केबल सटऑफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310एनएम | उम | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550एनएम | उम | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| न्यूमेरिकल एपर्चर(NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| चरण (द्विदिशात्मक का मतलब) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लंबाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| असंबद्धता | |||||||
| अंतर बैकस्कैटर गुणक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| क्षीणन एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डिमैटर | उम | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| आवरण व्यास | उम | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उम | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चैफिंच संकेंद्रित त्रुटि |
उम | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| कोटिंग गैर गोलाकार | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लैडिंग संकेंद्रितता त्रुटि | उम | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| कर्ल(त्रिज्या) | उम | ≤4 | ≤4 | ---- | ---- | ---- | |
पैकिंग एवं शिपिंग
कंपनी प्रोफाइल
डोंगगुआन TW-SCIE कं, लिमिटेड20 से अधिक वर्षों से ऑप्टिकल केबल के उत्पादन के लिए प्रतिबद्ध है।यह ऑप्टिकल फाइबर संचार उत्पादों के अनुसंधान एवं विकास, उत्पादन, बिक्री और नेटवर्क इंजीनियरिंग को एकीकृत करने वाला एक उभरता हुआ उच्च तकनीक उद्यम है और इसके पास स्वतंत्र आयात और निर्यात अधिकार हैं।"नवाचार, उत्कृष्टता को आगे बढ़ाने और ईमानदारी के साथ एक उद्यम स्थापित करने" की अनुभव अवधारणा पर भरोसा करते हुए, हमने देश और विदेश में बड़ी संख्या में वफादार ग्राहक प्राप्त किए हैं।हमारे ऑप्टिकल केबल उत्पादों में ओवरहेड के लिए उपयुक्त GYTS, GYXTW श्रृंखला शामिल है;स्व-सहायक ADSS, GYXTC8S, GYTC8S श्रृंखला;प्रत्यक्ष दफन GYTA53, GYTY53, GYTA श्रृंखला;और गैर-धातु ऑप्टिकल केबल GYFTY, मिश्रित ग्राउंड वायर ऑप्टिकल केबल OPGW, आदि, विविध ऑप्टिकल केबल उत्पाद पोर्टफोलियो आपको आसानी से उत्पाद चुनने में सक्षम बनाता है।
गुणवत्ता एवं सुरक्षा
हमने एक सख्त और पूर्ण गुणवत्ता नियंत्रण प्रणाली लागू की है, जो
यह सुनिश्चित करता है कि प्रत्येक उत्पाद ग्राहकों की गुणवत्ता संबंधी आवश्यकताओं को पूरा कर सके।
इसके अलावा, शिपमेंट से पहले हमारे सभी उत्पादों का कड़ाई से निरीक्षण किया गया है।हमारा
उत्पादों ने RoHS, ISO9001 और TLC प्रमाणन पारित कर दिया है।
हमारे सिद्धांत
पूर्ण ग्राहक संतुष्टि
उच्च गुणवत्ता वाली सेवा के प्रति प्रतिबद्धता
एक दूसरे के लिए दीर्घकालिक सहयोग और लाभ
कृपया सहयोग और उत्कृष्ट सेवा के लिए बेझिझक हमसे संपर्क करें।
