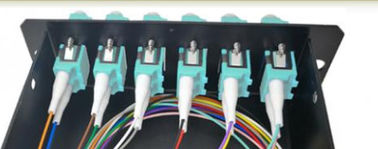

एमपीओ-एलसी कोल्ड-रोल स्टील फाइबर ऑप्टिक वितरण बॉक्स 50 / 125 ओएम3 पैच पैनल के साथ लोड
एमपीओ का वर्णन
एमपीओ (मल्टी-फाइबर पुश ऑन) को सामूहिक रूप से एमटी श्रृंखला कनेक्टर कहा जाता है।एमटी श्रृंखला के कोर का उपयोग कोर के गाइड छेद और गाइड पिन (जिसे एमटी श्रृंखला के कोर पर पिन सुई भी कहा जाता है) के बीच सटीक कनेक्शन के लिए किया जाता है. एमपीओ में 2 ~ 12 कोर डिजाइन हो सकता है, 24 कोर तक, और सबसे अधिक इस्तेमाल किया जाने वाला कनेक्टर 8 कोर और 12 कोर है। एमपीओ का कॉम्पैक्ट डिज़ाइन इसकी कोर संख्या और छोटे आकार बनाता है।इसका व्यापक रूप से FTTX और 40/100G SFP के कनेक्शन अनुप्रयोगों में उपयोग किया जाता हैउच्च घनत्व वाले एकीकृत फाइबर लाइन वातावरण में, एसएफपी + और अन्य ट्रांससीवर। एच-लिन कंपनी, 10 से अधिक वर्षों के उत्पादन प्रबंधन अनुभव के साथ,विभिन्न प्रकार के स्विचिंग और गैर-पुनः कनेक्टिंग एमपीओ जंपर्स प्रदान कर सकता हैएक शाखा (गोल या वर्ग) के माध्यम से, 2 ~ 24 कोर 0.9 या 2 ऑप्टिकल केबल की एक शाखा को स्थानांतरित किया जा सकता है।कनेक्शन हेड का प्रकार क्लाइंट द्वारा नामित किया जाता है, लंबाई और अन्य आवश्यकताएं ग्राहक द्वारा चुनी जाती हैं। ये उत्पाद टेलकोर्डिया-जीआर-326, आईईसी और रोह की आवश्यकताओं को पूरा करते हैं।
एमपीओ कैसेट का वर्णन
एमपीओ कैसेट मॉड्यूल एमपीओ और एलसी या एससी असतत कनेक्टर्स के बीच सुरक्षित संक्रमण प्रदान करते हैं।इनका उपयोग एमपीओ रीढ़ की हड्डी को एलसी या एससी पैचिंग के साथ आपस में जोड़ने के लिए किया जाता है।मॉड्यूलर प्रणाली उच्च घनत्व वाले डेटा सेंटर बुनियादी ढांचे की तेजी से तैनाती के साथ-साथ स्थानांतरण, जोड़ और परिवर्तन के दौरान सुधारित समस्या निवारण और पुनः कॉन्फ़िगरेशन की अनुमति देती है।1U या 4U 19 ′′ मल्टीस्लॉट चेसिस में लगाया जा सकता है।
एमपीओ कैसेट में ऑप्टिकल प्रदर्शन और विश्वसनीयता प्रदान करने के लिए कारखाने द्वारा नियंत्रित और परीक्षण किए गए एमपीओ-एलसी फैन-आउट होते हैं।कम हानि वाले एमपीओ एलीट और एलसी या एससी प्रीमियम संस्करणों को बिजली बजट की मांग वाले उच्च गति नेटवर्क के लिए कम सम्मिलन हानि के साथ पेश किया जाता है।
विशेषताएं और अनुप्रयोग
कम सम्मिलन हानि
उद्यम में विभिन्न भवनों के बीच LAN वायरिंग
अच्छी विनिमेयता और प्लग करने की क्षमता
ऑप्टिकल सक्रिय उपकरणों में ऑप्टिकल लिंक इंटरकनेक्शन
एमपीओ प्रथाओं की एक विस्तृत विविधता
संचार आधार में वायरिंग और वायरिंग बॉक्स में वायरिंग
उच्च गुणवत्ता वाले सम्मिलन कोर, पिन सुई का सटीक संरेखण
आवासीय क्षेत्र, औद्योगिक क्षेत्र के कमरे और वाणिज्यिक भवन में प्रकाश संकेत कनेक्शन
टेलकोर्डिया GR-326RCORE मानक
घनी तार प्रणाली का निर्माण
ROHS की आवश्यकताओं को पूरा करें
ऑप्टिकल फाइबर संचार प्रणाली, केबल टेलीविजन नेटवर्क, दूरसंचार नेटवर्क।
एमटीपी प्रदान करने के लिए चित्र उपलब्ध कराए जा सकते हैं
महानगरीय क्षेत्र नेटवर्क, व्यापक क्षेत्र नेटवर्क, एफटीटीएक्स
| पद | विनिर्देश |
| कनेक्टर का प्रकार | एमपीओ |
| फाइबर | SM ((PC) या OM3 MM |
| परिचालन तरंग दैर्ध्य | 850nm, 1300nm |
| परीक्षण तरंग दैर्ध्य | 850nm, 1300nm |
| अंतिम सतह चमकाना | पीसी |
| सम्मिलन हानि | एमपीओःसामान्य ≤ 0.40dB,अधिकतम ≤ 0.75dB |
| रिटर्न हानि | ≥50dB |
| उपयुक्त फाइबर प्रकार | एमपीओःरिबबोर्न या बंडल प्रकार का केबल |
| पुनरावृत्ति | ≤0.10dB |
| विनिमेयता | ≤0.20dB |
| स्थायित्व | 500 सामान्य परिवर्तन मान ≤0.20dB हैं |
| ऊर्ध्वाधर खींच | ≥ 120N (0.9 मिमी ऑप्टिकल केबल को छोड़कर) |
| कार्य तापमान | -20°C से +70°C |
| भंडारण तापमान | -40°C से +85°C |
