आउटडोर डक्ट और एरियल इंस्टॉलेशन स्टील टेप बख्तरबंद ऑप्टिक फाइबर केबल
यह विनिर्देश ऑप्टिकल फाइबर केबल की आपूर्ति के लिए संरचना, यांत्रिक, भौतिक और प्रदर्शन मानकों की डिजाइन आवश्यकताओं को शामिल करता है।इस दस्तावेज़ में वर्णित सुविधाओं का उद्देश्य ऑप्टिकल केबल के प्रदर्शन के बारे में जानकारी प्रदान करना है।
केबल एसहीथ मार्किंग
प्रत्येक केबल में निम्नलिखित जानकारी केबल के बाहरी जैकेट पर स्पष्ट रूप से अंकित होती है:
एक।निर्माता का नाम।
बी।निर्माता का वर्ष
सी।केबल और फाइबर का प्रकार
डी।लंबाई चिह्न (प्रत्येक मीटर पर सामान्य रूप से मुद्रण)
इ।या ग्राहक की आवश्यकताओं के रूप में.
विशेष विवरण
| केबल प्रकार | GYTS |
| फाइबर प्रकार | जी652डी |
| आवेदन | लंबी दूरी का संचार, LAN |
| अनुशंसित स्थापना विधियाँ | डक्ट या हवाई |
| पर्यावरण | घर के बाहर |
| तापमान की रेंज | -40℃ से 70℃ |
फाइबर विशिष्टताएँ
| ITU-T G.652D (B1.3) सिंगल-मोड ऑप्टिकल फाइबर का तकनीकी पैरामीटर | |||
| ऑप्टिकल विशेषताएँ | |||
| मोड फ़ील्ड व्यास (एमएफडी) |
1310एनएम 1550एनएम |
9.2±0.4 10.4±0.8 |
माइक्रोन माइक्रोन |
| कट-ऑफ तरंग दैर्ध्य (λcc) | ≤1260 | एनएम | |
| क्षीणन गुणांक |
1310एनएम 1383एनएम 1550एनएम |
＜0.35 ＜0.35 ＜0.22 |
डीबी/किमी डीबी/किमी डीबी/किमी |
| मैक्रो झुकने का नुकसान | φ75मिमी, 100वृत्त, 1550एनएम पर | ≤0.1 | डीबी |
| क्षीणन गैर-एकरूपता | ≤0.05 | डीबी | |
| फैलाव गुणांक |
1288~1339 एनएम 1271~1360एनएम 1550एनएम |
≤3.5 ≤5.3 ≤18 |
पीएस/(एनएम.किमी) पीएस/(एनएम.किमी) पीएस/(एनएम.किमी) |
| शून्य फैलाव तरंगदैर्घ्य | 1300~1324 | एनएम | |
| अधिकतम शून्य फैलाव ढलान | ≤0.093 | पीएस/(एनएम2.किमी) | |
| अपवर्तन का समूह सूचकांक (सामान्य मान) |
1310एनएम 1550एनएम |
1.466 1.467 |
|
| ज्यामितीय विशेषता | |||
| आवरण व्यास | 125.0±1.0 | माइक्रोन | |
| कोर/क्लैडिंग सांद्रण त्रुटि | ≤0.8 | माइक्रोन | |
| क्लैडिंग नॉन-सर्कुलरिटी | ≤1.0 | % | |
| कोटिंग व्यास | 245.0±10 | माइक्रोन | |
| क्लैडिंग/कोटिंग संकेंद्रितता त्रुटि | ≤12.0 | माइक्रोन | |
| कोटिंग गैर-गोलाकारता | ≤8 | % | |
| रंगीन कोटिंग का व्यास | 250.0±15 | माइक्रोन | |
| यांत्रिक विशेषता | |||
| कर्लिंग (त्रिज्या) | ≥4 | एम | |
| प्रूफ तनाव | >0.69 | जीपीए | |
| कोटिंग पट्टी बल |
औसत मूल्य अधिकतम मूल्य |
1.0-5.0 1.3-8.9 |
एन एन |
| गतिशील तनाव संक्षारण संवेदनशीलता पैरामीटर (एनडीकीमत) | ≥20 | ||
मानकसीगंधमैंकी पहचानरेशा
| नहीं। | 1 | 2 | 3 | 4 | 5 | 6 |
| रंग | नीला | नारंगी | हरा | भूरा | स्लेट | सफ़ेद |
| नहीं। | 7 | 8 | 9 | 10 | 11 | 12 |
| रंग | लाल | काला | पीला | बैंगनी | गुलाबी | पानी |

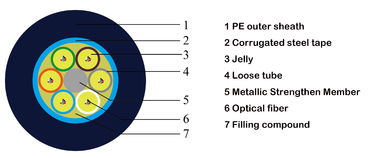

केबलडिज़ाइन
| वस्तु | विवरण | ||||||||||
| प्रतिरूप संख्या | GYTS | ||||||||||
| 1. फाइबर गिनती | 2-6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 | |||
| 2. केबल व्यास (एमएम) | 8.8±0.2 | 9.1±0.2 | 9.6±0.2 | 10.2±0.2 | 11.7±0.2 | 14.2±0.2 | |||||
| 3. केबल वजन (किग्रा) | 82 | 96 | 120 | 140 | 203 | ||||||
| 4. केन्द्रीय शक्ति सदस्य | |||||||||||
| -सामग्री | इस्पात तार | ||||||||||
| व्यास | 1.4 मिमी | 2.0 मिमी | |||||||||
| -पीई म्यान | नहीं | हाँ | |||||||||
| 5. ढीली ट्यूब | |||||||||||
| -सामग्री | पीबीटी | ||||||||||
| -भरने वाले यौगिक का प्रकार | जेली | ||||||||||
| -नहीं।ढीली नली का | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 | |||
| 6. भराव | |||||||||||
| -सामग्री | पीपी | ||||||||||
| -नहीं।भराव का | 4 | 3 | 1 | 2 | 1 | 0 | |||||
| 7. ट्यूब असेंबली | |||||||||||
| -ट्यूब लेआउट | 1+5 | 1+6 | 1+8 | 1+12 | |||||||
| -स्ट्रैंडिंग प्रकार | एसजेड | ||||||||||
| 8. जल अवरोधक प्रणाली | |||||||||||
| -सामग्री | भरने वाला यौगिक | ||||||||||
| 9. कवच | |||||||||||
| -सामग्री | स्टील की टेप | ||||||||||
| 10. बाहरी आवरण | |||||||||||
| -सामग्री | पी.ई | ||||||||||
| -मोटाई | 1.5मिमी±0.2मिमी | ||||||||||
| 11. म्यान अंकन | |||||||||||
| - अंकन का प्रकार | लेज़र मुद्रण | ||||||||||
केबल गुण
| वस्तु | विवरण | |
| तन्य शक्ति(एन) | दीर्घकालिक | 600 |
| लघु अवधि | 1500 | |
| क्रश(एन/100मिमी) | दीर्घकालिक | 300 |
| लघु अवधि | 1000 | |
| न्यूनतम.मुड़ी हुई बहिः प्रकोष्ठिका | स्थिर | 10डी |
| गतिशील | 20डी | |
| तापमान रेंज(℃) | कार्यवाही | -40℃ - +70℃ |
| इंस्टालेशन | -10℃ - +60℃ | |
| भंडारण | -40℃ - +70℃ | |
केबल प्रदर्शन
| वस्तु | परिक्षण | परिक्षण विधि | परीक्षा परिणाम |
| 1 |
तन्यता ताकत आईईसी 60794-1-ई1 |
तनाव भार: 1500N समय: 1 मिनट केबल की लंबाई: ≥50m |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर नहीं टूटा और कोई शीथ क्षति नहीं हुई |
| 2 |
प्रभाव आईईसी 60794-1-ई4 |
ऊंचाई: 1 मी वज़न: 1 किलो प्रभाव स्थान: ≥5 प्रभाव चक्र: पट्टे पर प्रति स्थान 3 चक्र |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर नहीं टूटा और कोई शीथ क्षति नहीं हुई |
| 3 |
बार-बार झुकना आईईसी 60794-1-ई6 |
झुकने का व्यास: 25X केबल का बाहरी व्यास लागू भार: 25 किग्रा झुकने का चक्र: 30 बार झुकने की गति: 1 चक्र प्रति 2 सेकंड |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर नहीं टूटा और कोई शीथ क्षति नहीं हुई |
| 4 |
टोशन आईईसी 60794-1-ई7 |
मरोड़ की लंबाई: 1 मी लागू भार: 25 किग्रा मरोड़ कोण: ±90 या +180 ट्विस्ट चक्र: ≥10 बार |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर नहीं टूटा और कोई शीथ क्षति नहीं हुई |
| 5 |
जल प्रवेश आईईसी 60794-1-एफ5बी |
पानी की ऊंचाई: 1 मी केबल की लंबाई: 3 मी रखने का समय: 24 घंटे |
केबल के विपरीत छोर से पानी का रिसाव नहीं हुआ |
| 6 |
तापमान आईईसी 60794-1-एफ1 |
तापमान चरण:+20°C->-40°C°C >+70°C->+20°C समय रखना: प्रत्येक चरण के लिए 24 घंटे साइकिल: 2 बार |
हानि परिवर्तन≤0.1dB@1550nm कोई फाइबर नहीं टूटा और कोई शीथ क्षति नहीं हुई |
| 7 |
यौगिक प्रवाह आईईसी 60794-1-ई14 |
नमूना लंबाई: 30 सेमी रखने का समय: 24 घंटे |
कोई यौगिक प्रवाह नहीं |
पैकिंग और शिपिंग
केबल की आपूर्ति पीआई में निर्दिष्ट या आवश्यकतानुसार लंबाई में की जाती है।प्रत्येक लंबाई को एक अलग गैर-वापसी योग्य लकड़ी के ड्रम पर भेजा जाएगा।ड्रम का न्यूनतम बैरल व्यास केबल व्यास के 30 गुना से कम नहीं होगा।
प्रत्येक रील पर केबल पूरी तरह से थर्मल रैप से ढका होगा जो पैकेजिंग पट्टियों द्वारा केबल से जुड़ा हुआ है।यह रैप पुन: प्रयोज्य है और उत्कृष्ट थर्मल और यूवी सुरक्षा प्रदान करता है।
पानी के प्रवेश को रोकने के लिए केबल के सिरों को प्लास्टिक सुरक्षा कैप से सील कर दिया जाएगा।परीक्षण के लिए सिरे आसानी से उपलब्ध होंगे।प्रत्येक फाइबर के क्षीणन प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट ड्रम के अंदर संलग्न है।
