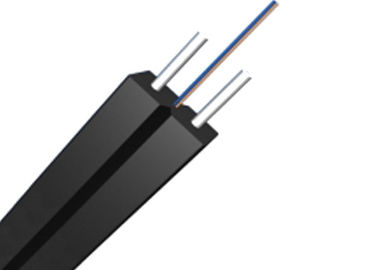

फाइबर ऑप्टिक ड्रॉप केबल SM G657A1 LSZH ब्लैक जैकेट के साथ
बाहरी आवरण, ऑप्टिकल फाइबर और शक्ति सदस्य (स्टील/एफआरपी) के साथ निर्मित
अनुप्रयोग परिदृश्य
आंतरिक आंशिक वायरिंग
घर, उपयोगकर्ता टर्मिनल के लिए FTTH फाइबर ऑप्टिक
ऊर्ध्वाधर शाफ्ट, भवन के तार
तकनीकी विशेषताएं
टिकाऊ झुकने प्रतिरोधी ऑप्टिकल फाइबर अधिक बैंडविड्थ प्रदान करता है और नेटवर्क संचरण की विशेषताओं को बढ़ाता है।
तितली के आकार का क्रॉस सेक्शन डिजाइन एक एलएसजेडएच या पीवीसी बाहरी शीट द्वारा संरक्षित है
टिकाऊ झुकने प्रतिरोधी ऑप्टिकल फाइबर अधिक बैंडविड्थ प्रदान करता है और नेटवर्क संचरण की विशेषताओं को बढ़ाता है
ऑप्टिकल फाइबर को हटाना आसान है, हल्का है, आकार में छोटा है, और इसमें एक अनूठा ग्रूव डिज़ाइन है जो कनेक्शन की स्थापना और रखरखाव को आसान बनाता है।
सामान्य विनिर्देश
| केबल का प्रकार | FTTH ((ड्रॉप केबल) |
| फाइबर का प्रकार | SM G657A1/ SM G657A2 |
| आवेदन | FTTH, LAN |
| स्थापित करने की अनुशंसित विधियाँ | हवाई |
| पर्यावरण | अंदर |
| तापमान सीमा | -40°C से 70°C तक |
फाइबर विनिर्देश
| फाइबर शैली | इकाई |
एसएम |
एसएम |
एसएम |
||
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 1310/1550 | ||
| क्षीणन | डीबी/किमी | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| फैलाव | 1310nm | पीएस/एनएम*किमी) | ≤18 | ≤18 | ≤18 | |
| 1550nm | पीएस/एनएम*किमी) | ≤22 | ≤22 | ≤22 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1312±10 | 1312±10 | 1300-1324 | ||
| शून्य फैलाव ढलान | ps/(nm2×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD अधिकतम व्यक्तिगत फाइबर | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| पीएमडी डिजाइन लिंक मान | ps/(nm2×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ¥1180,≤1330 | ¥1180,≤1330 | ¥1180,≤1330 | ||
| केबल कटऑफ तरंग दैर्ध्य λcc | एनएम | ≤1260 | ..... | ..... | ||
| एमएफडी | 1310nm | उह | 9.2±0.4 | 9.0±0.4 | 9.8±0.4 | |
| 1550nm | उह | 10.4±0.8 | 10.1±0.5 | 9.8±0.5 | ||
| चरण (दो दिशाओं में माप का माध्य) | डीबी | ≤0.05 | ≤0.05 | ≤0.05 | ||
| फाइबर की लंबाई और बिंदु विखंडन पर अनियमितताएं | डीबी | ≤0.05 | ≤0.05 | ≤0.05 | ||
| अंतर के पीछे फैलने का गुणांक | डीबी/किमी | ≤0.03 | ≤0.03 | ≤0.03 | ||
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ≤0.01 | ||
| आवरण का व्यास | उह | 125.0±0.1 | 124.8±0.1 | 124.8±0.1 | ||
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| कोटिंग व्यास | उह | 242±7 | 242±7 | 242±7 | ||
| कोटिंग/चफिनच के समकक्ष त्रुटि | उह | ≤120 | ≤120 | ≤120 | ||
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| कोर/क्लेडिंग समकक्षता त्रुटि | उह | ≤0.6 | ≤0.5 | ≤0.5 | ||
| घुमावदार | उह | ≥4 | ≥4 | ≥4 | ||
मानकसीगंधमैंदांतों की पहचानFइबेर
| नहीं. | 1 | 2 | 3 | 4 |
| रंग | नीला | नारंगी | हरी | ब्राउन |
केबलDइज़िग्न
| पद | विवरण |
| मॉडल संख्या | GJXH/GJFXH |
| 1फाइबर की गिनती | 1 कोर, 2 कोर, 4 कोर |
| 2केबल व्यास | 3.0*2.0 मिमी |
| 3केबल वजन | 11.5KGS/9.5KGS |
| 4. शक्ति सदस्य | |
| - सामग्री | स्टील/एफआरपी |
| व्यास | 0.45 मिमी |
| 5.बाहरी आवरण | |
| - सामग्री | LSZH (काला/सफेद) |
| 6घूंघट पर चिह्न | |
| -मार्किंग का प्रकार | लेजर प्रिंटिंग |
केबलएससंरचना
केबल प्रदर्शन
| पद | विवरण | |
| स्थापना तापमान सीमा | -20--+60°C | |
| संचालन और परिवहन तापमान | -40-+70°C | |
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D |
| अल्पकालिक | 20D | |
| अनुमेय तन्यता शक्ति ((एन) | दीर्घकालिक | 60 |
| अल्पकालिक | 100 | |
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 500 |
| अल्पकालिक | 1000 | |
| पद | विवरण | |

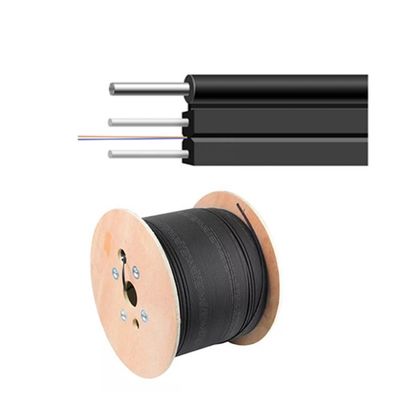

| केबल की लंबाई | 1 किमी या 2 किमी प्रति रील | |
| पैकेजिंग सामग्री | ड्रम+कार्टन | |
| पैकेज का आकार | 1 किमी | 31.5*21*32.5 सेमी |
| 2 किमी | 34.5*28*35 सेमी | |
केबल पीआई में निर्दिष्ट लंबाई या आवश्यकता के अनुसार आपूर्ति की जाती है। प्रत्येक लंबाई को एक अलग लोहे-लकड़ी के ड्रम पर भेज दिया जाएगा।ड्रम के न्यूनतम बैरल व्यास केबल व्यास से 30 गुना से कम नहीं होगा.
केबल के छोरों को पानी के प्रवेश को रोकने के लिए प्लास्टिक सुरक्षा टोपी से सील किया जाएगा। परीक्षण के लिए छोरों तक आसानी से पहुंच होगी।प्रत्येक फाइबर के लिए कमजोरी प्रदर्शन डेटा के साथ एक अंतिम निरीक्षण परीक्षण रिपोर्ट ड्रम के अंदर संलग्न है.
