August 16, 2023
पूर्ण-ढांकता हुआ स्वावलंबी(एडीएसएस) केबल एक प्रकार की ऑप्टिकल फाइबर केबल हैयह प्रवाहकीय धातु तत्वों का उपयोग किए बिना संरचनाओं के बीच खुद को सहारा देने के लिए पर्याप्त मजबूत है।इसका उपयोग विद्युत उपयोगिता द्वारा किया जाता है संचार माध्यम के रूप में कंपनियां, मौजूदा ओवरहेड ट्रांसमिशन लाइनों के साथ स्थापित होती हैं और अक्सर विद्युत कंडक्टरों के समान समर्थन संरचनाओं को साझा करती हैं।
ADSS कम स्थापना लागत के साथ OPGW और OPAC का एक विकल्प है।समर्थन टावरों के बीच 700 मीटर तक केबल स्थापित करने के लिए पर्याप्त मजबूत होने के लिए डिज़ाइन किया गया, एडीएसएस केबल हल्के और व्यास में छोटे होते हैं, जो केबल के वजन और हवा और बर्फ से टावर संरचना पर रखे गए भार को कम करते हैं।
केबल को इस तरह से डिज़ाइन किया गया है कि केबल के जीवनकाल में कम ऑप्टिकल हानि को बनाए रखने के लिए आंतरिक ग्लास ऑप्टिकल फाइबर को कम या बिना किसी तनाव के समर्थित किया जाता है।फाइबर ऑप्टिक्स को नमी से ख़राब होने से बचाने के लिए केबल को जैकेट किया गया है।जैकेट पॉलिमर ताकत तत्वों को सूरज की यूवी किरणों से भी बचाता है।
1310 या 1550 नैनोमीटर के सिंगल-मोड फाइबर और प्रकाश तरंग दैर्ध्य का उपयोग करके, रिपीटर्स के बिना 100 किमी तक लंबे सर्किट संभव हैं।एक केबल 864 फ़ाइबर तक ले जा सकती है।
निर्माण विवरण

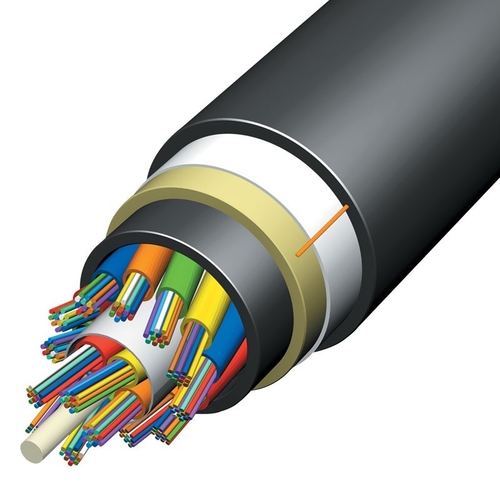

ADSS केबल में किसी धातु के तार का उपयोग नहीं किया जाता है।ऑप्टिकल फाइबर या तो ढीले बफर ट्यूबों में समर्थित होते हैं, या रिबन कॉन्फ़िगरेशन में व्यवस्थित होते हैं।रेशों पर तनाव को रोकने के लिए, अधिकांश प्रकार रेशे प्रदान करते हैंएरसहायक सदस्य की लंबाई की तुलना में अतिरिक्त सुस्त लंबाई के साथ।
लंबी अवधि के लिए, सबसे आम डिज़ाइन को इसकी ताकत आर्मीड फाइबर यार्न से मिलती है, जो पानी को सोखने से रोकने के लिए लेपित होते हैं।द एरामिडयार्न स्ट्रेंथ सदस्य कई बफर ट्यूबों से बने एक कोर को घेरता है, प्रत्येक में कई फाइबर होते हैं, जो एक प्लास्टिक कोर के चारों ओर होते हैं।बाहरी आवरण पानी और धूप से सुरक्षा प्रदान करता है।एक अन्य संस्करण में एक बड़ी केंद्रीय ट्यूब होती है जिसमें कई सपाट, पतली संरचनाएं होती हैं जिन्हें फाइबर रिबन कहा जाता है;इनमें टेप जैसी सामग्री की परतों के बीच टुकड़े किए गए 6 या 12 फाइबर होते हैं।
एक अन्य प्रकार के डिज़ाइन में चार ग्लास-प्रबलित प्लास्टिक स्ट्रेंथ मेंबर स्ट्रैंड्स और ढीले बफर ट्यूबों का उपयोग किया जाता है, जिन्हें एक असेंबली में केबल किया जाता है और एक जैकेट द्वारा संरक्षित किया जाता है।
सहायक उपकरण और स्थापना
एडीएसएस केबल के साथ उपयोग की जाने वाली फिटिंग तनाव प्रकार की हो सकती है, जिसका उपयोग डेड-एंड पर किया जाता है जहां केबल समाप्त हो जाती है या दिशा बदल देती है, या सस्पेंशन प्रकार की हो सकती है, जो केबल के अगले स्पैन के माध्यम से प्रेषित तनाव के साथ केवल एक स्पैन का वजन रखती है।मजबूत करने वाली छड़ों का उपयोग डेड-एंड पर किया जाता है और कभी-कभी निलंबन समर्थन के दोनों ओर उपयोग किया जा सकता है।हवा से प्रेरित एओलियन कंपन लंबे समय तक चलने का एक कारक हो सकता है क्योंकि एडीएसएस केबलों में हल्का वजन, अपेक्षाकृत उच्च तनाव और कम स्व-अवमंदन होता है।यदि आवश्यक हो तो समर्थन बिंदुओं के पास प्रत्येक स्पैन पर एंटी-कंपन डैम्पर्स स्थापित किए जा सकते हैं।केबल को विद्युत और यांत्रिक क्षति से बचाने के लिए सहायक उपकरण को सीधे केबल से नहीं जोड़ा जाना चाहिए, बल्कि मजबूत छड़ों के ऊपर लगाया जाना चाहिए।टर्मिनेशन बॉक्स का उपयोग एडीएसएस केबल और "इनसाइड प्लांट" केबल रन के बीच जोड़ों को घेरने और सुरक्षित रखने के लिए किया जाता है।
एडीएसएस केबल को सक्रिय ट्रांसमिशन लाइन पर लाइव-लाइन विधियों का उपयोग करके स्थापित किया जा सकता है।फाइबर केबल आमतौर पर टावर के निचले क्रॉस-आर्म्स पर समर्थित होते हैं, जो जमीन को अच्छी निकासी प्रदान करते हैं।जब फाइबर को टावर के बीच में स्थापित किया जाता है, तो फाइबर केबल के ऊर्जावान कंडक्टरों से टकराने की संभावना नहीं होती है।स्थापना के लिए धातु के केबलों की तुलना में कम वजन और बल का उपयोग किया जाता है, इसलिए हल्के उपकरण का उपयोग किया जा सकता है।
इंस्टॉलेशन तकनीक ओवरहेड कंडक्टरों को स्थापित करने के समान है, जिसमें केबल के अत्यधिक कसकर झुकने को रोकने और धातु के केबलों की तरह व्यक्तिगत स्पैन की शिथिलता को समायोजित करने का ध्यान रखा जाता है।
निष्कर्ष
एडीएसएस केबल वितरण के साथ-साथ ट्रांसमिशन वातावरण में स्थापना के लिए आदर्श है।चूंकि एडीएसएस केबल फाइबर गणना और स्पैन लंबाई के व्यापक संयोजन के लिए एक इष्टतम समाधान प्रदान करते हैं, इसलिए अधिक से अधिक एरियल केबलिंग सिस्टम डिजाइनर उन्हें बिजली उपयोगिताओं, टेल्को जैसे दूरसंचार के लिए अपनाते हैं।एस, और निजी नेटवर्क समूह।सुविधा का संयोजन
