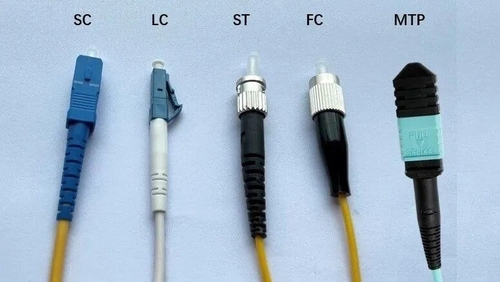

फाइबर कनेक्टर प्रकार

• आकारएलसी कनेक्टर छोटे फॉर्म-फैक्टर कनेक्टर हैं, जो एससी कनेक्टर के आकार का लगभग आधा है। यह कॉम्पैक्ट आकार उन्हें उच्च घनत्व वाले प्रतिष्ठानों के लिए आदर्श बनाता है जहां स्थान सीमित है।
• लॉक तंत्र: एलसी कनेक्टर आरजे45 के समान एक ताला तंत्र का उपयोग करते हैं
• ईथरनेट केबलों में कनेक्टर। यह लॉक एक सुरक्षित और उपयोग में आसान कनेक्शन प्रदान करता है।
• फेरुल का आकार: एलसी कनेक्टर्स में आम तौर पर 1.25 मिमी का फेरुल होता है, जो एससी कनेक्टर्स में इस्तेमाल होने वाले 2.5 मिमी के फेरुल से छोटा होता है।
• आवेदन: एलसी कनेक्टर का व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किया जाता है, जिसमें डेटा केंद्र, दूरसंचार नेटवर्क और उच्च गति इंटरनेट कनेक्शन शामिल हैं।
• सिंगल-मोड और मल्टी-मोड: एलसी फाइबर कनेक्टर प्रकार दोनों में उपलब्ध हैंसिंगल मोड और मल्टीमोडविभिन्न प्रकार के फाइबर ऑप्टिक केबलों के लिए बहुमुखी।
• डुप्लेक्स विन्यास: एलसी फाइबर कनेक्टर प्रकार आमतौर पर डुप्लेक्स कॉन्फ़िगरेशन में उपयोग किए जाते हैं, जिससे दो फाइबर पर डेटा का संचरण और प्राप्ति की अनुमति मिलती है।
• उच्च प्रदर्शन: एलसी कनेक्टर अपने कम सम्मिलन हानि और उच्च वापसी हानि के लिए जाने जाते हैं, जो उन्हें उच्च गति डेटा संचरण के लिए उपयुक्त बनाते हैं।

कुल मिलाकर, एलसी फाइबर कनेक्टर प्रकार अपने छोटे आकार, विश्वसनीय प्रदर्शन और विभिन्न अनुप्रयोगों और फाइबर प्रकारों के साथ संगतता के कारण आधुनिक फाइबर ऑप्टिक नेटवर्क के लिए एक लोकप्रिय विकल्प हैं।

ST कनेक्टर:

ST फाइबर कनेक्टर प्रकार, जो स्ट्रेट टिप कनेक्टर के लिए खड़ा है, डेटा नेटवर्किंग और दूरसंचार में व्यापक रूप से उपयोग किए जाने वाले फाइबर कनेक्टर प्रकारों में से एक है।यहाँ एसटी कनेक्टर्स के बारे में कुछ महत्वपूर्ण विवरण दिए गए हैं:

• डिजाइन: एसटी कनेक्टर्स में एक बेलनाकार आकार होता है जिसमें एक बायोनेट-शैली की युग्मन तंत्र होता है। वे अपने मजबूत और सुरक्षित कनेक्शन के लिए जाने जाते हैं।
• फेरुल का आकार: एसटी कनेक्टर्स में आमतौर पर 2.5 मिमी के सिरेमिक फेरुल का उपयोग किया जाता है, जो कनेक्शन के दौरान फाइबर ऑप्टिक केबल के छोरों को संरेखित करता है और उनकी रक्षा करता है।
• लॉक तंत्र: एसटी फाइबर कनेक्टर प्रकारों में एक घुमावदार और लॉक तंत्र होता है। कनेक्ट करने या डिस्कनेक्ट करने के लिए, आप बस कनेक्टर को विपरीत दिशा में घुमाकर इसे जगह में घुमाएं या इसे छोड़ दें।
• आवेदन: एसटी कनेक्टर एक समय में नेटवर्किंग अनुप्रयोगों में विशेष रूप से शुरुआती ईथरनेट नेटवर्क में बहुत लोकप्रिय थे।जबकि उन्हें काफी हद तक छोटे कनेक्टर्स जैसे कि एलसी और एससी द्वारा नई स्थापनाओं में प्रतिस्थापित किया गया है, ST कनेक्टर अभी भी कुछ विरासत प्रणालियों में पाए जाते हैं।
• सिंगल-मोड और मल्टी-मोड: एसटी फाइबर कनेक्टर के प्रकार सिंगल-मोड और मल्टीमोड दोनों संस्करणों में उपलब्ध हैं, जो उन्हें विभिन्न प्रकार के फाइबर ऑप्टिक केबल के लिए उपयुक्त बनाते हैं।
• स्थायित्व: एसटी कनेक्टर्स का मजबूत डिजाइन उन्हें टिकाऊ और यांत्रिक तनाव के प्रतिरोधी बनाता है, जिससे वे कठोर वातावरण के लिए उपयुक्त होते हैं।

कुल मिलाकर, फाइबर ऑप्टिक नेटवर्किंग के इतिहास में एसटी कनेक्टरों ने महत्वपूर्ण भूमिका निभाई है, और जबकि वे आधुनिक प्रतिष्ठानों में कम आम हैं,वे अभी भी विशिष्ट अनुप्रयोगों में उपयोग किए जाते हैं जहां उनकी विशेषताएं फायदेमंद हैं.

एफसी कनेक्टर

एफसी कनेक्टर, जो फाइबर चैनल कनेक्टर के लिए खड़ा है, उच्च कंपन वातावरण में उपयोग के लिए डिज़ाइन किया गया एक प्रकार का फाइबर-ऑप्टिक कनेक्टर है। यहां एफसी कनेक्टर के बारे में कुछ महत्वपूर्ण विवरण दिए गए हैंः

• डिजाइन: एफसी कनेक्टर्स में एक घुमावदार शरीर होता है, जो एक सुरक्षित और स्थिर कनेक्शन प्रदान करता है। यह डिजाइन विशेष रूप से उच्च कंपन वाले अनुप्रयोगों के लिए उपयुक्त है।
• फेरुल का आकार: एफसी कनेक्टर्स में आमतौर पर 2.5 मिमी के सिरेमिक फेरुल का उपयोग किया जाता है, जो कनेक्शन के दौरान फाइबर ऑप्टिक केबल के छोरों को संरेखित करता है और उनकी रक्षा करता है।
• आवेदन: एफसी फाइबर कनेक्टर प्रकार आम तौर पर डेटा संचार, दूरसंचार, माप उपकरण और एकल-मोड लेजर सिस्टम में उपयोग किए जाते हैं।वे विशेष रूप से पहले के फाइबर ऑप्टिक नेटवर्क में प्रचलित थे.
• मानकीकरण: एफसी कनेक्टरों को टीआईए फाइबर ऑप्टिक कनेक्टर इंटरमेटेबिलिटी मानक ईआईए/टीआईए-604-4 के अनुसार मानकीकृत किया गया है।
• आज कम आम: जबकि एफसी कनेक्टर्स का एक बार व्यापक रूप से उपयोग किया गया था, वे आधुनिक प्रतिष्ठानों में कम आम हो गए हैं। उन्हें काफी हद तक एससी और एलसी जैसे कनेक्टर्स द्वारा प्रतिस्थापित किया गया है,जो छोटे रूप कारक प्रदान करते हैं और उच्च घनत्व अनुप्रयोगों के लिए अधिक उपयुक्त हैं.

संक्षेप में, एफसी फाइबर कनेक्टर प्रकार अपने मजबूत डिजाइन और उच्च कंपन वातावरण के लिए उपयुक्तता के लिए जाना जाता है।वे आधुनिक फाइबर ऑप्टिक नेटवर्क में अधिक कॉम्पैक्ट कनेक्टर्स के पक्ष में कम आम हो रहे हैं.

MTP/MPO फाइबर कनेक्टर

MTP (Multi-Fiber Push-On) and MPO (Multi-Fiber Push-On) fiber connectors are high-density optical connectors used in data centers and telecommunications networks for efficient and reliable fiber optic connectionsयहाँ मुख्य बिंदु दिए गए हैं।एमटीपी/एमपीओ कनेक्टर:

• उच्च घनत्व: एमटीपी/एमपीओ कनेक्टर एक ही कनेक्टर में कई ऑप्टिकल फाइबर को समायोजित करने के लिए डिज़ाइन किए गए हैं। वे विभिन्न कॉन्फ़िगरेशन में उपलब्ध हैं, जैसे कि एक ही कनेक्टर में 12, 24, या 48 फाइबर,उन्हें उच्च घनत्व कनेक्शन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बनाना.
• त्वरित कनेक्टिविटी: इन कनेक्टरों में एक पुश-ऑन, पुल-ऑफ डिज़ाइन है, जो त्वरित और आसान कनेक्शन की अनुमति देता है। यह स्थापना समय को कम करता है और फाइबर ऑप्टिक केबलिंग के दौरान त्रुटियों के जोखिम को कम करता है।
• आवेदन: एमटीपी/एमपीओ कनेक्टर्स का उपयोग आमतौर पर उच्च गति डेटा ट्रांसमिशन के लिए डेटा केंद्रों में किया जाता है, जैसे कि 40जी और 100जी ईथरनेट, साथ ही दूरसंचार नेटवर्क और अन्य उच्च घनत्व वाले वातावरण में।
• चमकाने के प्रकार: वे विभिन्न अनुप्रयोगों और ऑप्टिकल आवश्यकताओं के अनुरूप पीसी (भौतिक संपर्क), एपीसी (कोणात्मक शारीरिक संपर्क) और यूपीसी (अल्ट्रा भौतिक संपर्क) सहित विभिन्न पॉलिशिंग प्रकारों में आते हैं।
• ध्रुवीयता और लिंग: एमटीपी/एमपीओ कनेक्टरों में जटिल ऑप्टिकल नेटवर्क में उचित संरेखण और कनेक्टिविटी सुनिश्चित करने के लिए विशिष्ट ध्रुवीयता और लिंग विकल्प हैं।
• मॉड्यूलरता: एमटीपी/एमपीओ कनेक्टर्स का उपयोग एमटीपी/एमपीओ ट्रंक केबल और हार्नेस के साथ किया जा सकता है, जिससे नेटवर्क डिजाइन में आसान स्केलेबिलिटी और लचीलापन की अनुमति मिलती है।

संक्षेप में, एमटीपी/एमपीओ फाइबर कनेक्टर प्रकार आधुनिक डेटा संचार और दूरसंचार में उच्च घनत्व और उच्च गति फाइबर कनेक्टर प्रकारों के लिए आवश्यक घटक हैं।त्वरित कनेक्टिविटी, और विभिन्न फाइबर गिनती के लिए समर्थन उन्हें नेटवर्क बुनियादी ढांचे में एक लोकप्रिय विकल्प बनाते हैं।
